▲　灵敏度：20MV/MM/S ,28.5MV/MM/S,30MV/MM/S,  4MV/MM/S,

▲得)

▲　幅值线性度：    <3 ％

▲　横向灵敏度比：  <5 ％

▲　最大可测位移：1mm（单峰值）

▲　输出电阻： ≤600Ω

▲　绝缘电阻：  ＞2MΩ

▲　输出接线：浮地输出。当传感器底座受一冲击力时，

　　1＃芯输出为（＋），2＃输出为（－） 。

　　接入示波器，1＃接芯极，2＃接地，波形如图示：

▲　环境条件：防尘，防潮（95 ％不冷凝）

▲　重    量： 约200g

▲　安装方式：

　　1）在底座中心孔用一个M8双头螺栓固定

　　2）用快卸强磁吸座固定（用于现场检测）

▲　外型尺寸：Φ35×70mm

 选型指导

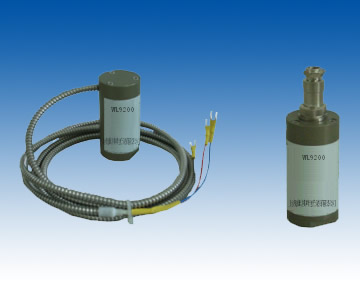

WL9200-XX-XX-XX-XX

       A   B  C D

A:灵敏度选择

00      :20MV/MM/S（最为常用）

01      : 28.5MV/MM/S

02      :30MV/MM/S

03      :4mv/mm/s

B:频响范围

00：5HZ-1000HZ

01:10HZ-1000HZ

C:安装角度（频响范围为10HZ-1000HZ此项不做要求）

       00:垂直

      01：水平

D:安装螺栓的选择

       00：1/4-20UNC双头螺栓

       01: 1/4-28UNC双头螺栓

       02:M10X1双头螺栓

       03：M10X1.5双头螺栓

       04：客户要求
